Manometras: Nematomas Slėgio Kontrolės Darbštuolis Mūsų Kasdienybėje

Ar kada susimąstėte, koks prietaisas tyliai ir nematomai saugo jūsų namų šilumą, užtikrina saugų automobilio važiavimą ar net padeda gydytojui įvertinti jūsų sveikatą? Dažniausiai atsakymas slypi paprastame, bet nepaprastai svarbiame įrenginyje – manometre. Šis straipsnis kviečia jus į pažintį su manometrais: sužinosite, kas jie tokie, kaip veikia, kur naudojami ir kodėl yra tokie svarbūs mūsų moderniame pasaulyje.

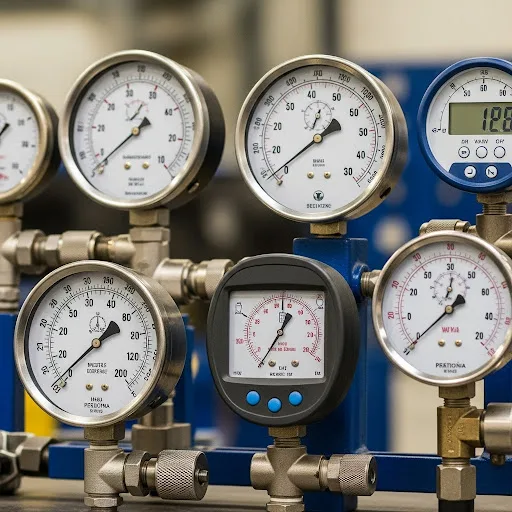

Kas yra Manometras ir Kodėl Jis Mums Reikalingas?

Paprastais žodžiais tariant, manometras yra prietaisas, skirtas matuoti slėgį. Slėgis – tai jėga, veikianti tam tikrą plotą. Jis gali būti skysčių (hidraulinis slėgis) arba dujų (pneumatinis slėgis). Gebėjimas tiksliai išmatuoti ir kontroliuoti slėgį yra gyvybiškai svarbus daugybėje sričių – nuo pramoninių procesų iki kasdienių buities prietaisų veikimo.

Kodėl gi slėgio matavimas toks svarbus? Visų pirma, tai saugumo klausimas. Per aukštas slėgis sistemose, pavyzdžiui, šildymo katiluose, vamzdynuose ar talpyklose, gali sukelti sprogimus, avarijas ir rimtus sužalojimus. Manometrai padeda laiku pastebėti pavojingą slėgio padidėjimą ir imtis reikiamų veiksmų. Antra, slėgio kontrolė užtikrina efektyvumą. Optimalus slėgis įvairiuose įrenginiuose, pavyzdžiui, kompresoriuose, hidraulinėse sistemose ar net padangose, leidžia jiems veikti našiausiai, taupyti energiją ir prailginti tarnavimo laiką. Trečia, manometrai yra neatsiejama proceso kontrolės dalis daugelyje pramonės šakų, kur tikslus slėgio palaikymas yra būtinas produkto kokybei ar cheminės reakcijos eigai.

Trumpa Manometrų Istorijos Apžvalga: Nuo Vandens Stulpelio Iki Išmaniųjų Jutiklių

Žmonijos poreikis matuoti slėgį siekia senus laikus. Pirmieji bandymai buvo gana primityvūs. Vienas iš slėgio matavimo pradininkų buvo garsusis italų mokslininkas Evangelista Torricelli, kuris XVII amžiuje išrado barometrą – prietaisą atmosferos slėgiui matuoti. Nors barometras yra specifinis manometro tipas, jo išradimas padėjo pamatus tolesniam slėgio matavimo technologijų vystymuisi.

Tikrąja revoliucija manometrų pasaulyje tapo prancūzų inžinieriaus Eugène Bourdon išradimas 1849 metais. Jis sukūrė vadinamąjį Burdono vamzdelį – lenktą, paplokščią metalinį vamzdelį, kuris, veikiamas slėgio, linkęs išsitiesinti. Šis paprastas, bet genialus principas tapo pagrindu plačiausiai iki šiol naudojamų mechaninių manometrų gamybai. Burdono manometrai greitai išpopuliarėjo dėl savo patikimumo, paprastumo ir sąlyginai nedidelės kainos.

Bėgant laikui, tobulėjant technologijoms, atsirado ir kitų tipų manometrų, tokių kaip diafragminiai, silfoniniai, o vėliau – ir elektroniniai, skaitmeniniai manometrai, pasižymintys dar didesniu tikslumu ir funkcionalumu. Šiandien manometrų įvairovė leidžia parinkti tinkamiausią prietaisą bet kokiai užduočiai ir bet kokioms darbo sąlygoms.

Manometrų Veikimo Principai ir Pagrindiniai Tipai

Manometrai skirstomi į keletą pagrindinių tipų pagal jų veikimo principą ir konstrukciją. Kiekvienas tipas turi savų privalumų, trūkumų ir specifinių panaudojimo sričių.

1. Hidrostatiniai Manometrai

Tai vieni seniausių ir paprasčiausių manometrų tipų, kurių veikimas pagrįstas skysčio stulpelio slėgio pusiausvyra su matuojamu slėgiu. Populiariausi hidrostatiniai manometrai yra:

• U formos vamzdelio manometras: Sudarytas iš U raidės formos stiklinio vamzdelio, iš dalies pripildyto skysčio (dažniausiai gyvsidabrio arba vandens). Vienas vamzdelio galas jungiamas prie sistemos, kurioje matuojamas slėgis, o kitas gali būti atviras atmosferai (santykinio slėgio matavimui) arba sujungtas su kita slėgio sistema (slėgių skirtumo matavimui). Slėgių skirtumas lemia skysčio lygių skirtumą U formos vamzdelio šakose, pagal kurį ir nustatomas slėgis.
• Šulinio tipo (rezervuarinis) manometras: Tai U formos manometro modifikacija, kur viena šaka yra gerokai platesnė (rezervuaras) už kitą (matavimo vamzdelis). Dėl to skysčio lygio pokytis rezervuare būna nedidelis, ir slėgį galima nuskaityti tik pagal skysčio lygį siaurajame vamzdelyje.

Privalumai: Paprasta konstrukcija, didelis patikimumas, nereikalauja maitinimo, galimybė matuoti mažus slėgius ir slėgių skirtumus. Trūkumai: Dideli gabaritai, jautrumas vibracijoms, skysčio išsiliejimo pavojus, ribotas matavimo diapazonas, būtinybė atsižvelgti į skysčio tankį ir temperatūrą. Panaudojimo sritys: Laboratorijos, vėdinimo ir kondicionavimo sistemų tikrinimas, nedidelių slėgių skirtumų matavimas pramonėje.

2. Mechaniniai Manometrai

Tai plačiausiai paplitusi manometrų grupė, kurios veikimas pagrįstas elastingo elemento deformacija veikiant slėgiui. Ši deformacija mechaniškai perduodama rodyklei, judančiai graduotoje skalėje.

• Burdono vamzdelio manometrai: Kaip minėta, tai populiariausias mechaninių manometrų tipas. Pagrindinis elementas – C formos, spiralinis arba susuktas paplokščias metalinis vamzdelis. Vienas vamzdelio galas yra fiksuotas ir prijungtas prie matuojamos terpės, o kitas – laisvas ir sujungtas su rodyklės mechanizmu. Veikiant slėgiui iš vidaus, vamzdelis stengiasi išsitiesinti, o jo laisvasis galas juda, sukdamas rodyklę. Privalumai: Platus matavimo diapazonas (nuo vakuumo iki labai aukštų slėgių), santykinai nedidelė kaina, paprasta ir tvirta konstrukcija, ilgas tarnavimo laikas, nereikalauja maitinimo. Trūkumai: Mažesnis tikslumas lyginant su kai kuriais kitais tipais, jautrumas vibracijoms ir smūgiams, galimybė atsirasti histerezei (rodmenų vėlavimui). Panaudojimo sritys: Beveik visos pramonės šakos (energetika, chemija, nafta ir dujos, mašinų gamyba), šildymo ir vandentiekio sistemos, kompresoriai, hidraulinės sistemos, automobilių priežiūra.
• Diafragminiai manometrai: Šių manometrų pagrindinis darbinis elementas yra lanksti metalinė arba elastomerinė membrana (diafragma), kuri išsilenkia veikiama slėgio. Diafragmos judesys per svirčių sistemą perduodamas rodyklei. Dažnai naudojami su izoliacine membrana, kad matuojama terpė nekontaktuotų su pačiu mechanizmu, kas ypač svarbu matuojant agresyvių ar klampių terpių slėgį. Privalumai: Tinka matuoti žemus slėgius, klampių, užterštų ar agresyvių terpių slėgį (naudojant atskiriamąją membraną), mažiau jautrūs pulsacijoms nei Burdono manometrai. Trūkumai: Mažesnis matavimo diapazonas lyginant su Burdono manometrais, gali būti brangesni. Panaudojimo sritys: Chemijos, farmacijos, maisto pramonė, medicinos įranga, procesai, kur reikalinga terpės izoliacija.
• Silfoniniai manometrai: Veikimo principas panašus į diafragminių, tačiau vietoj plokščios membranos naudojamas metalinis silfonas – plonasienis gofruotas cilindras. Veikiant slėgiui, silfonas išsiplečia arba susispaudžia, o šis judesys perduodamas rodyklei. Privalumai: Gali generuoti didesnę jėgą nei diafragmos, todėl tinka sistemoms, kur reikia didesnio jautrumo ar papildomų funkcijų (pvz., elektrinių kontaktų perjungimo). Tinka matuoti absoliutųjį slėgį (kai silfono viduje yra vakuumas). Trūkumai: Brangesni, jautresni temperatūros pokyčiams. Panaudojimo sritys: Aviacija, pramoninė automatika, absoliutaus slėgio matavimas.

3. Elektroniniai (Skaitmeniniai) Manometrai

Tai moderniausi manometrai, kuriuose slėgis paverčiamas elektriniu signalu naudojant įvairius jutiklius (sensorius). Dažniausiai naudojami pjezorezistyviniai, talpiniai, indukciniai ar tenzometriniai jutikliai. Gautas elektrinis signalas apdorojamas mikroprocesoriumi ir atvaizduojamas skaitmeniniame ekrane.

Privalumai: Labai didelis tikslumas ir jautrumas, platus matavimo diapazonas, galimybė registruoti duomenis, perduoti juos nuotoliniu būdu, programuojamos funkcijos (pvz., aliarmai, vienetų keitimas), atsparumas vibracijoms, mažesni gabaritai. Trūkumai: Reikalingas maitinimo šaltinis (baterijos arba tinklo įtampa), aukštesnė kaina lyginant su mechaniniais manometrais, jautrumas elektromagnetiniams trikdžiams (kai kuriems modeliams). Panaudojimo sritys: Moderni pramonė, automatizuotos sistemos, laboratoriniai tyrimai, etaloniniai matavimai, nešiojami diagnostikos prietaisai, visur, kur reikalingas didelis tikslumas ir papildomos funkcijos.

Pagrindinės Manometrų Charakteristikos, Į Kurias Reikia Atkreipti Dėmesį

Renkantis manometrą, svarbu įvertinti keletą esminių jo parametrų:

• Matavimo diapazonas: Tai slėgio verčių intervalas, kurį manometras gali išmatuoti. Svarbu, kad darbinis slėgis sistemoje būtų maždaug viduryje manometro skalės (dažniausiai rekomenduojama, kad jis neviršytų 2/3 ar 3/4 visos skalės vertės), o maksimalus galimas slėgis neviršytų viršutinės diapazono ribos.
• Tikslumo klasė: Nurodo didžiausią leistiną matavimo paklaidą, išreikštą procentais nuo visos skalės vertės. Kuo mažesnis skaičius, tuo tikslesnis manometras. Pramonėje dažniausiai naudojami 1.0, 1.6, 2.5 tikslumo klasės manometrai, o laboratorijoms ar etaloniniams matavimams – dar tikslesni (pvz., 0.1, 0.25, 0.6).
• Darbinė temperatūra: Temperatūros intervalas, kuriame manometras gali veikti neprarasdamas tikslumo ir nesugesdamas. Svarbu atsižvelgti tiek į aplinkos, tiek į matuojamos terpės temperatūrą.
• Jungties tipas ir dydis: Manometras prie sistemos jungiamas per sriegį. Būtina žinoti reikiamą sriegio tipą (pvz., BSP, NPT) ir dydį (pvz., G1/4″, G1/2″, 1/4″ NPT). Taip pat svarbi jungties padėtis (radialinė – iš apačios, arba ašinė – iš galo).
• Korpuso medžiaga ir apsaugos laipsnis (IP): Korpusas gali būti pagamintas iš plieno, nerūdijančio plieno, plastiko. Medžiagos pasirinkimas priklauso nuo aplinkos sąlygų (drėgmė, agresyvios medžiagos). IP apsaugos laipsnis nurodo atsparumą dulkėms ir vandeniui.
• Skalės tipas: Analoginė skalė su rodykle arba skaitmeninis ekranas.
• Matuojamo slėgio tipas:
  • Santykinis (manometrinis) slėgis: Tai slėgis, matuojamas atmosferos slėgio atžvilgiu. Dauguma manometrų matuoja būtent šį slėgį.
  • Absoliutusis slėgis: Tai slėgis, matuojamas absoliutaus nulio (visiško vakuumo) atžvilgiu. Jis lygus santykiniam slėgiui plius atmosferos slėgis.
  • Diferencinis (skirtuminis) slėgis: Tai dviejų skirtingų slėgių skirtumas.

Kaip Pasirinkti Tinkamiausią Manometrą? Praktiniai Patarimai

Tinkamo manometro pasirinkimas yra labai svarbus norint užtikrinti tikslius matavimus, saugų sistemos veikimą ir ilgą prietaiso tarnavimo laiką. Štai keletas esminių aspektų, į kuriuos reikėtų atsižvelgti:

1. Nustatykite matuojamą terpę: Ar tai bus dujos, skystis, garai? Kokia terpės cheminė sudėtis (agresyvi, neutrali), klampumas, temperatūra? Nuo to priklausys manometro vidinių dalių ir korpuso medžiagų pasirinkimas. Agresyvioms terpėms gali prireikti manometrų su nerūdijančio plieno dalimis arba specialių atskiriamųjų membranų.
2. Apibrėžkite slėgio diapazoną: Koks yra normalus darbinis slėgis sistemoje? Koks maksimalus galimas slėgis (įskaitant galimus šuolius)? Manometro skalė turėtų būti parinkta taip, kad darbinis slėgis būtų skalės vidurinėje dalyje, o maksimalus slėgis neviršytų viršutinės ribos. Paprastai rekomenduojama, kad manometro skalė būtų apie 1.5-2 kartus didesnė už normalų darbinį slėgį.
3. Įvertinkite reikiamą tikslumą: Ar procesui reikalingi labai tikslūs matavimai, ar pakanka orientacinių rodmenų? Kuo didesnis tikslumas reikalingas, tuo brangesnis gali būti manometras.
4. Atsižvelkite į aplinkos sąlygas: Kur bus montuojamas manometras? Ar ten drėgna, dulkėta, veikia vibracijos, ekstremalios temperatūros? Pagal tai rinkitės korpuso medžiagą, apsaugos laipsnį (IP), pripildymą glicerinu ar silikonu (slopina vibracijas ir apsaugo mechanizmą).
5. Apsvarstykite montavimo ypatumus: Kokia jungtis reikalinga (tipas, dydis, padėtis)? Ar manometras bus lengvai prieinamas nuskaitymui?
6. Įvertinkite pulsacijas ir hidraulinius smūgius: Jei sistemoje galimos staigios slėgio kaitos ar pulsacijos, reikėtų rinktis manometrus, pripildytus slopinančiu skysčiu, arba naudoti papildomus slopintuvus (droselius).
7. Nepamirškite biudžeto: Manometrų kainos gali labai skirtis priklausomai nuo tipo, medžiagų, tikslumo ir gamintojo. Svarbu rasti optimalų kainos ir kokybės santykį, atitinkantį jūsų poreikius.

Manometrų Priežiūra ir Kalibravimas: Ilgaamžiškumo ir Tikslumo Garantas

Kad manometras tarnautų ilgai ir rodytų tikslius duomenis, būtina tinkama jo priežiūra ir periodiškas kalibravimas.

Kodėl svarbu reguliariai tikrinti ir kalibruoti? Laikui bėgant, dėl įvairių veiksnių (vibracijų, temperatūros pokyčių, mechaninio nusidėvėjimo, terpės poveikio) manometro parodymai gali tapti netikslūs. Netikslūs parodymai gali lemti netinkamą sistemos valdymą, sumažėjusį efektyvumą, padidėjusią avarijų riziką ar prastesnę produkcijos kokybę. Reguliarus kalibravimas – tai manometro parodymų palyginimas su etaloninio, žinomo tikslumo prietaiso parodymais ir, jei reikia, jo sureguliavimas.

Dažniausios problemos ir jų sprendimai:

• Užsikimšimas: Jei matuojama terpė yra nešvari ar klampi, manometro jungtis ar vidiniai kanalai gali užsikimšti. Tokiu atveju manometrą reikia išmontuoti ir išvalyti (jei tai įmanoma pagal konstrukciją) arba pakeisti.
• Nuotėkis: Gali atsirasti jungtyse dėl netinkamo sumontavimo ar tarpinių susidėvėjimo. Būtina patikrinti ir priveržti jungtis, pakeisti tarpines.
• Rodyklės drebėjimas: Dažniausiai sukelia sistemos vibracijos ar slėgio pulsacijos. Gali padėti manometro pripildymas glicerinu/silikonu arba specialių slopintuvų naudojimas.
• Rodyklė negrįžta į nulinę padėtį: Gali reikšti mechaninį gedimą arba būtinybę kalibruoti.

Kalibravimo procesas: Manometrai kalibruojami specializuotose laboratorijose arba tam skirta įranga (pvz., slėgio kalibratoriais, etaloniniais manometrais). Kalibravimo dažnumas priklauso nuo manometro tipo, naudojimo sąlygų ir svarbos procesui. Paprastai rekomenduojama kalibruoti bent kartą per metus arba pagal gamintojo rekomendacijas.

Kada kreiptis į specialistus? Jei pastebėjote akivaizdžius manometro veikimo sutrikimus, rodmenų netikslumą, arba jei artėja planinis kalibravimo laikas, reikėtų kreiptis į kvalifikuotus specialistus ar akredituotas laboratorijas.

Manometrų Panaudojimo Įvairovė: Nuo Gamyklos Iki Jūsų Namų

Manometrai yra tokie universalūs prietaisai, kad juos sutinkame pačiose įvairiausiose srityse:

• Pramonė: Tai bene plačiausia manometrų taikymo sritis. Jie naudojami chemijos, naftos ir dujų perdirbimo, energetikos, maisto, farmacijos, metalo apdirbimo ir daugelyje kitų pramonės šakų procesų kontrolei, katilinėse, kompresorinėse, hidraulinėse ir pneumatinėse sistemose.
• Automobilių pramonė ir priežiūra: Kiekvienas vairuotojas yra susidūręs su padangų slėgio matuokliu. Taip pat manometrai naudojami degalų, tepalo, oro kondicionavimo sistemų slėgiui tikrinti ir reguliuoti.
• Medicina: Garsiausias pavyzdys – sfigmomanometras, skirtas kraujospūdžiui matuoti. Manometrai taip pat naudojami dirbtinės plaučių ventiliacijos aparatuose, deguonies balionuose ir kitoje medicininėje įrangoje.
• Buitis ir ŠVOK (šildymas, vėdinimas, oro kondicionavimas): Manometrus rasime šildymo katiluose, išsiplėtimo induose, vandentiekio sistemose slėgiui stebėti. Jie svarbūs gesintuvuose, vėdinimo ir kondicionavimo sistemose.
• Meteorologija: Barometrai, skirti atmosferos slėgiui matuoti, yra specifinis manometrų tipas, padedantis prognozuoti orus.
• Moksliniai tyrimai ir laboratorijos: Čia naudojami ypač tikslūs manometrai įvairiems eksperimentams ir matavimams atlikti.
• Žemės ūkis: Purkštuvų sistemose, laistymo įrangoje.
• Nardymas: Nardymo įrangos manometrai rodo likusį oro kiekį balionuose.

Įdomūs Faktai ir Naujovės Manometrų Pasaulyje

Manometrų technologija nestovi vietoje ir nuolat tobulėja:

• Miniatiūrizacija: Atsiranda vis mažesnių manometrų, ypač elektroninių, pagrįstų MEMS (mikroelektromechaninių sistemų) technologija. Jie gali būti integruojami į labai mažus įrenginius.
• Išmanieji manometrai: Šiuolaikiniai skaitmeniniai manometrai dažnai turi belaidžio ryšio (pvz., Bluetooth, Wi-Fi) funkcijas, leidžiančias perduoti duomenis į kompiuterius ar išmaniuosius įrenginius, stebėti rodmenis nuotoliniu būdu ir integruotis į daiktų interneto (IoT) sistemas.
• Medžiagų inovacijos: Kuriami nauji lydiniai ir plastikai, didinantys manometrų atsparumą korozijai, aukštai temperatūrai ir slėgiui, prailginantys jų tarnavimo laiką sudėtingomis sąlygomis.
• Didesnis tikslumas ir stabilumas: Tobulėjantys jutikliai ir elektronika leidžia pasiekti vis didesnį matavimų tikslumą ir ilgalaikį stabilumą.
• Manometrų vaidmuo energijos taupyme ir aplinkosaugoje: Tikslus slėgio valdymas padeda optimizuoti energijos sąnaudas įvairiuose procesuose, mažinti nuotėkius ir taip prisidėti prie aplinkosaugos.

Patarimai Vartotojams: Saugus ir Efektyvus Manometrų Naudojimas

Kad manometras tarnautų patikimai ir saugiai, laikykitės kelių paprastų taisyklių:

• Saugus montavimas ir demontavimas: Niekada nemontuokite ir nedemontuokite manometro, kol sistema yra veikiama slėgio. Prieš atliekant šiuos veiksmus, įsitikinkite, kad slėgis sistemoje yra nulinis.
• Neviršykite maksimalaus leistino slėgio: Pasirinkite manometrą su tinkamu matavimo diapazonu ir niekada neviršykite jo viršutinės ribos, nes tai gali sugadinti prietaisą ar net sukelti pavojingą situaciją.
• Teisingas rodmenų nuskaitymas: Analoginių manometrų rodmenis stenkitės nuskaityti žiūrėdami į skalę statmenai, kad išvengtumėte paralakso klaidos.
• Venkite smūgių ir vibracijų: Saugokite manometrą nuo mechaninių pažeidimų. Jei sistema vibruoja, naudokite vibracijas slopinančius manometrus (pripildytus skysčiu) arba specialius tvirtinimo elementus.
• Reguliariai tikrinkite: Periodiškai apžiūrėkite manometrą, ar nėra pažeidimų, nuotėkių, ar rodyklė tinkamai grįžta į nulinę padėtį.

Apibendrinimas: Manometras – Mažas Prietaisas, Didelė Svarba

Nors dažnai lieka nepastebėti, manometrai atlieka nepaprastai svarbų vaidmenį užtikrinant daugybės sistemų ir procesų saugumą, efektyvumą bei patikimumą. Nuo paprastų mechaninių prietaisų iki sudėtingų elektroninių sistemų – manometrai yra nepakeičiami pagalbininkai tiek pramonėje, tiek buityje. Suprasdami jų veikimo principus, tipus ir tinkamo pasirinkimo bei priežiūros svarbą, galime užtikrinti, kad šie tylūs slėgio sergėtojai tarnaus mums ilgai ir nepriekaištingai, prisidėdami prie sklandesnės ir saugesnės mūsų kasdienybės.
